變頻器由哪幾部分組成？各部分作用是什么？

2023-05-19 16:08:31

次

整流電路：將50HZ交流電整流成直流電。

變頻電路：將整流后的直流電逆變成頻率可變的交流電。

控制部分：控制逆變電路輸出的交流電的頻率。

保護電路：對過流缺相的進行保護切斷輸出。

顯示部分：顯示變頻器運行參數及故障代碼等信息。

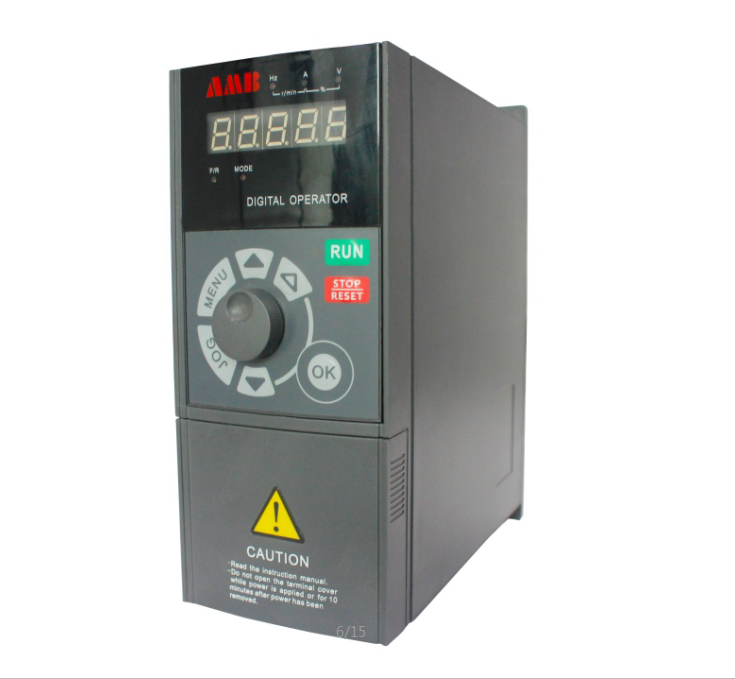

變頻器是把工頻電源(50Hz或60Hz)變換成各種頻率的交流電源，以實現電機的變速運行的設備。其中控制電路完成對主電路的控制，整流電路將交流電變換成直流電，直流中間電路對整流電路的輸出進行平滑濾波，逆變電路將直流電再逆變成交流電。對于如矢量控制變頻器這種需要大量運算的變頻器來說，有時還需要一個進行轉矩計算的CPU以及一些相應的電路。

1. 整流器，它與單相或三相交流電源相連接，產生脈動的直流電壓。

2. 中間電路，有以下三種作用：

a. 使脈動的直流電壓變得穩定或平滑，供逆變器使用。

b. 通過開關電源為各個控制線路供電。

c. 可以配置濾波或制動裝置以提高變頻器性能。

3. 逆變器，將固定的直流電壓變換成可變電壓和頻率的交流電壓。

4. 控制電路，它將信號傳送給整流器、中間電路和逆變器，同時它也接收來自這些部分的信號。其主要組成部分是：輸出驅動電路、操作控制電路。主要功能是：

a. 利用信號來開關逆變器的半導體器件。

b. 提供操作變頻器的各種控制信號。

c. 監視變頻器的工作狀態，提供保護功能。
